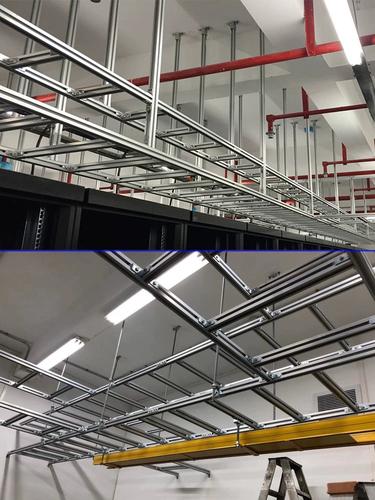

在數據中心與通信機房建設中，走線架作為承載線纜的核心支撐系統，其設計標準直接關系到網絡穩定性、維護效率及長期運營成本。本文將從國家標準、材料選擇、安裝規范及行業實踐四個維度，深度解析機房走線架的設計標準體系。
一、國家標準：奠定設計基石
根據《通信機房設備安裝通用標準規范》及《電信機房鐵架安裝設計規范》，走線架設計需滿足以下核心要求：
結構安全：走線架需具備每米≥300kg的承重能力，當寬度≥800mm時，承重要求提升至500kg/米。材料需符合GB/T699-2006《碳素結構鋼》標準，表面處理需通過20年耐腐蝕測試。
電氣安全：走線架需形成可靠電氣連接，每5米用16mm2多股銅線接地一次，室內外走線架嚴禁電氣直連。強電與弱電線纜需分層布放，水平間距≥300mm，垂直間距≥150mm。
抗震設計：6度及以上抗震設防區域，走線架需采用抗震連接件，與建筑結構形成整體受力體系。
二、材料選擇：性能與成本的平衡術
鋼制走線架：適用于動力機房等重載場景，采用2.0-3.0mm厚冷軋鋼板，表面熱鍍鋅處理(厚度≥80μm)，可承受500kg/米荷載。
鋁合金走線架：在數據中心高密度布線中占據主流，6063-T6鋁合金材質實現重量減輕60%，同時滿足300kg/米承重要求。其優勢在于：
表面陽極氧化處理，降低5G頻段信號衰減1.2dB/km
模塊化設計支持快速擴容，單段安裝時間縮短至30秒
復合材料走線架：針對化工、沿海等腐蝕環境，采用碳纖維增強復合材料，實現重量減輕70%且無需防腐維護。
三、安裝規范：毫米級精度管控
空間布局：
上走線架距機柜頂部≥100mm，避免阻礙散熱
雙層走線架垂直間距≥300mm，預留布線操作空間
過橋走線架與主走線架高度差≤5mm，確保線纜平滑過渡
固定工藝：
膨脹螺栓緊固后余留5mm，防止應力集中
橫檔間距250-330mm可調，適配不同線纜彎曲半徑
轉彎處采用1/4圓弧設計，避免線纜折損
標識管理：
不同電壓等級電源線采用紅、黃、藍三色標識
光纖通道設置獨立標識牌，注明起止點及芯數
四、行業實踐：創新驅動標準升級
智能走線系統：集成溫濕度傳感器與應力監測模塊，實時預警線纜過熱或承載超限，使設備故障率下降63%。
預制化安裝：采用BIM技術進行三維建模，將現場安裝誤差控制在±2mm以內，某金融數據中心項目因此縮短工期40%。
綠色節能設計：通過優化走線架散熱通道，使空調能耗降低18%，配合光伏發電系統實現整體PUE值≤1.3。
從國家標準到前沿實踐，機房走線架的設計標準正朝著模塊化、智能化、綠色化方向演進。對于建設方而言，嚴格遵循設計規范不僅能確保網絡可靠性，更可通過標準化組件降低30%以上的全生命周期成本。在數字經濟高速發展的今天，一個科學設計的走線架系統，已成為衡量現代機房建設水平的重要標尺。
