在數據中心、通信基站等場景中,鋁合金走線架作為線纜管理系統的核心組件,其安裝質量直接影響線纜布局的合理性、設備運行的穩定性及后期維護效率。本文從選型規范、安裝步驟、安全控制三方面,系統解析鋁合金走線架的標準化安裝流程。
一、選型規范:匹配場景的“量身定制”
承重需求分級
根據線纜密度選擇型材規格:
輕型(0.7kg/m):適用于小型辦公室網絡布線,單層承載≤50kg/m;
標準型(0.9kg/m):通用型設計,承載能力達80kg/m,滿足大多數機房需求;
重型(1.1kg/m):采用三主梁結構,承載≥120kg/m,適用于大型數據中心高密度布線。
例如,深圳騰訊云數據中心采用重型鋁合金走線架,支撐超2000根光纖線纜,確保長期無變形。
結構形式適配
梯式走線架:橫檔間距250-400mm,適合大直徑線纜;

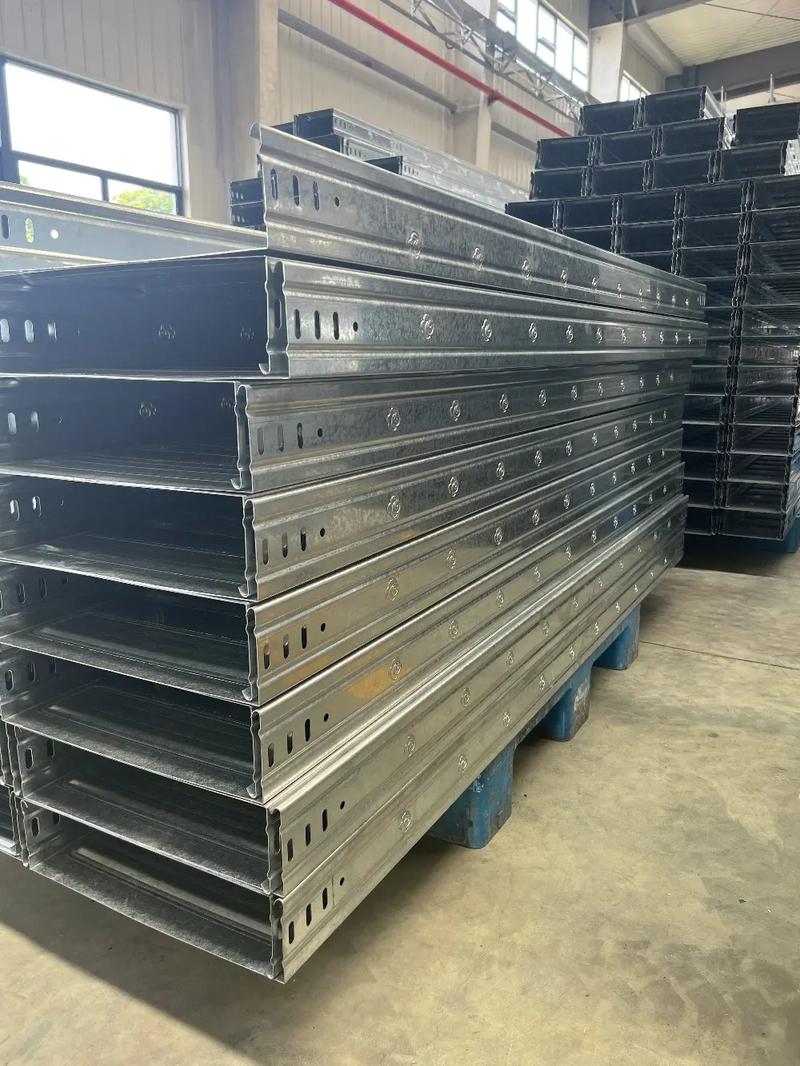

槽式走線架:全封閉設計,防塵防干擾,適用于電磁敏感環境;
雙層走線架:強弱電分層布局,垂直間距≥300mm,避免信號干擾。
二、安裝步驟:標準化施工的“五步法”
現場勘測與圖紙復核
使用激光測距儀確認機房尺寸,重點標注梁柱、消防管道、空調風口等障礙物。例如,北京移動亦莊數據中心通過BIM模型導出三維坐標,實現吊架定位零誤差。
吊架定位與鉆孔
吊架間距:標準層高場景按1.5m間隔布置,局部高負載區域加密至1.0m;
鉆孔規范:采用M8×55重型膨脹螺栓,孔徑14mm、深度70mm,確保拉拔力≥5kN;
防塵措施:在靜電地板上鋪設防塵膜,鉆孔時使用吸塵器同步收集碎屑。
走線架組裝與吊裝
模塊化拼接:3米標準段通過四孔對接塊連接,扭矩值控制在25-30N·m;
吊裝安全:使用防墜器固定走線架,4人協同作業,確保吊裝過程平穩;
水平校準:通過磁性水平儀調整,誤差控制在±2mm/m。
線纜敷設與固定
分類捆扎:采用尼龍扎帶按功能分區(電源、信號、光纖),間距≤1.5m;
彎曲半徑控制:光纖最小彎曲半徑≥10倍纜徑,銅纜≥6倍纜徑;
標識管理:使用標簽打印機標注線纜用途、起始端信息,便于后期維護。
驗收測試
靜態承載測試:施加1.5倍額定載荷,持續24小時無變形;
動態振動測試:模擬地震波沖擊,檢查連接件緊固性;
電氣連續性測試:確保走線架與接地系統電阻≤0.1Ω。
三、安全控制:規避風險的“三大法則”
高空作業防護
使用雙鉤安全帶,作業平臺承重≥300kg/m2,梯子底部設置防滑墊。例如,上海電信崇明數據中心要求所有施工人員持高空作業證上崗。
防火封堵
穿越防火墻時,采用A60級防火泥填充,耐火極限達3小時,同步安裝溫度傳感器監測異常升溫。
應急預案
現場配備急救箱、滅火器,制定高空墜落、觸電事故的應急響應流程,定期組織演練。
結語:鋁合金走線架安裝是機房建設的“隱形骨架”,其質量直接影響系統安全性與使用壽命。建議優先選擇通過ISO 9001認證的廠商產品,并嚴格執行《數據中心基礎設施施工及驗收規范》GB50462-2015。隨著AI巡檢機器人的應用,未來走線架安裝將向智能化、精準化方向演進,為數字基礎設施提供更可靠的支撐。
